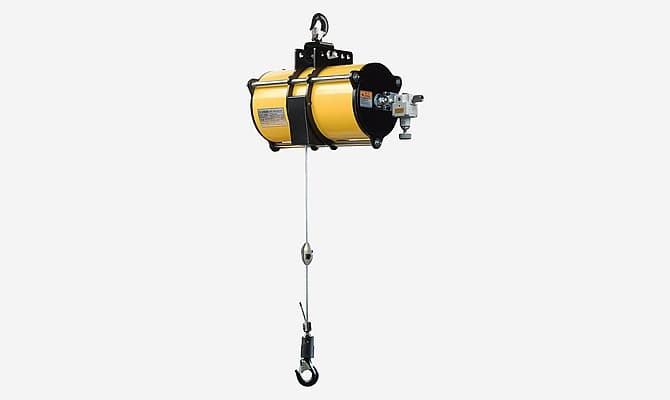

BC1 SERIES

Características :

Capacidad de elevación: 0~270kg.
Este es un tipo de módulo de equilibrio único.
Equilibrar una carga suspendida que se especifica dentro del rango de 0 a la capacidad máxima de elevación.
Use el regulador en el costado del equipo principal para especificar el peso de la carga suspendida y equilibrar la carga.
Puede realizar manualmente una operación de equilibrio en todo el rango de una carrera.
Esta característica facilita las operaciones de elevación de cargas.

Categorías: Air Balancer (con módulo de control de equilibrio), Balanceadores de aire

Descripción

Especificaciones :

Control Module Specification

Control module	Model	Weight(Kg)	Body
Single Balance Module	BC1	1	EHB-50S(C), 50(C), 85(C), 130(C), 270CR

Air Balancer Series (Wire rope)

Model	Air pressure (MPa)	Max lifting capacity (kg)	Stroke (m)	Weight (kg)(*)	Cable diameter (mm)	Air inlet
EHB-50S	0.7	55	0.7	21	Φ4.76	Rc 1/4
	0.6	48
	0.5	40
	0.4	32
EHB-50	0.7	55	1.9	28	Φ4.76	Rc 1/4
	0.6	48
	0.5	40
	0.4	32
EHB-85	0.7	90	1.9	29	Φ4.76	Rc 1/4
	0.6	75
	0.5	62
	0.4	50
EHB-130	0.7	140	1.9	36	Φ4.76	Rc 1/4
	0.6	120
	0.5	100
	0.4	80

（*）Weight: Without module

Air Balancer Series (Link chain)

Model	Air pressure (MPa)	Max lifting capacity (kg)	Stroke (m)	Weight (kg)(*)	Chain size x Fall	Air inlet
EHB-50SC	0.7	55	0.65	20	4.0×1	Rc 1/4
	0.6	48
	0.5	40
	0.4	32
EHB-50C	0.7	55	1.8	29	4.0×1	Rc 1/4
	0.6	48
	0.5	40
	0.4	32
EHB-85C	0.7	90	1.8	30	4.0×1	Rc 1/4
	0.6	75
	0.5	62
	0.4	50
EHB-130C	0.7	140	1.8	37	4.0×1	Rc 1/4
	0.6	120
	0.5	100
	0.4	80
EHB-270CR	0.7	270	0.9	43	4.0×2	Rc 1/4
	0.6	120
	0.5	100
	0.4	80

（*）Weight: Without module
